MT580粗纱机应用案例
'01
项目背景
—BACKGROUND—

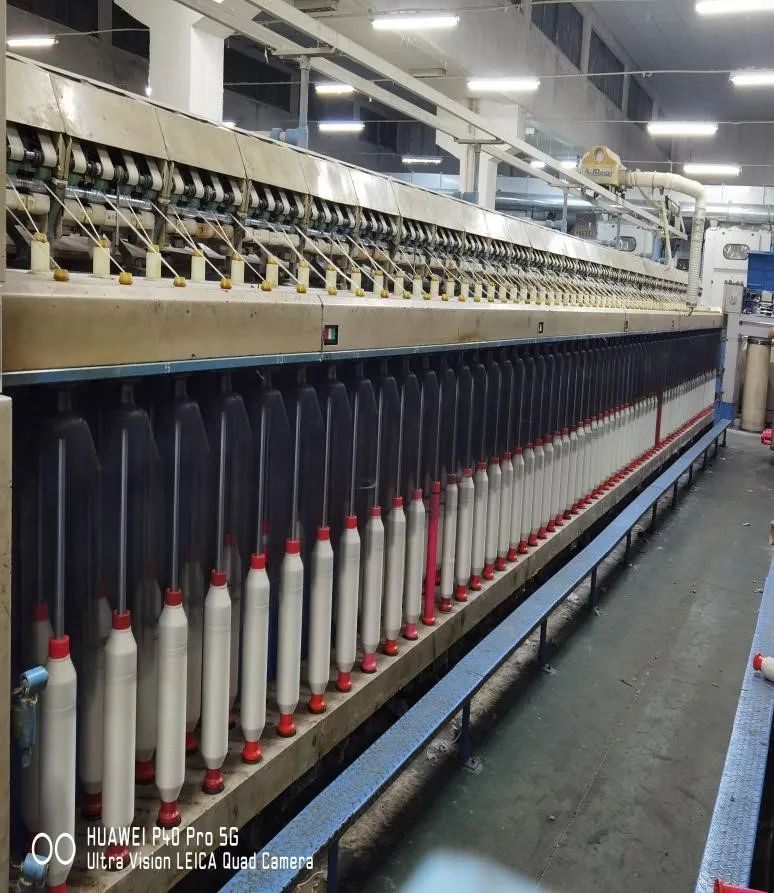

粗纱机是把纯棉、化纤或混纺的普梳或精梳纤维条制成粗纱的机器。纤维条经加捻后卷绕成客户需要的卷装粗纱,以适应后续的细纱需求。

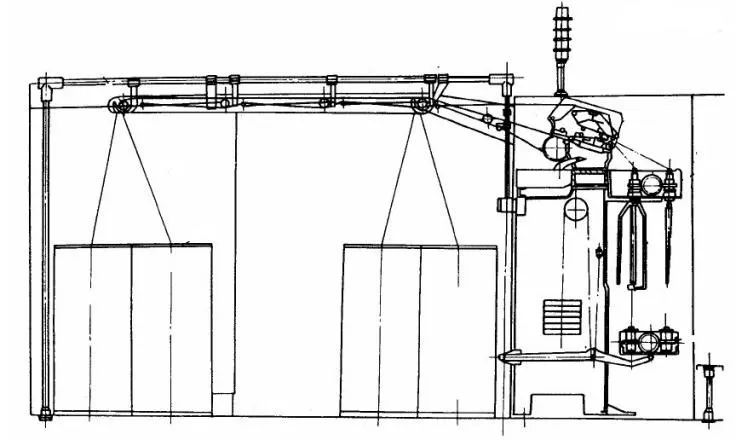

在整个纺织行业的工艺流程中,粗纱机是梳棉、并条机的后序工艺,是细纱机的前序工艺。其内部结构大致可以分为四部分:罗拉、锭翼、卷绕、升降。
纤维条被罗拉加捻后卷绕在客户需要的卷装管的过程中,需求一直保持合适的张力,因此要求四台驱动器同步性高,启停的响应速度快。
'02
设备原理
—PRINCIPLE—
1.罗拉
将纤维条进行加捻,使纤维条有一定的捻度。
2.锭翼
将罗拉输出的纱条引入假捻器,经封闭的导纱管后在压掌处绕几圈,然后输送给卷绕;同时锭翼变频器是三台从机变频器位置跟随的来源;
3.卷绕
将锭翼输送过来的纱条经过回转以合适的张力卷绕在纱管桶上。
4.升降
拖着卷绕平台上下移动,以均匀的形成目标形状的粗纱。
'03
默贝克方案介绍
—SOLUTION—

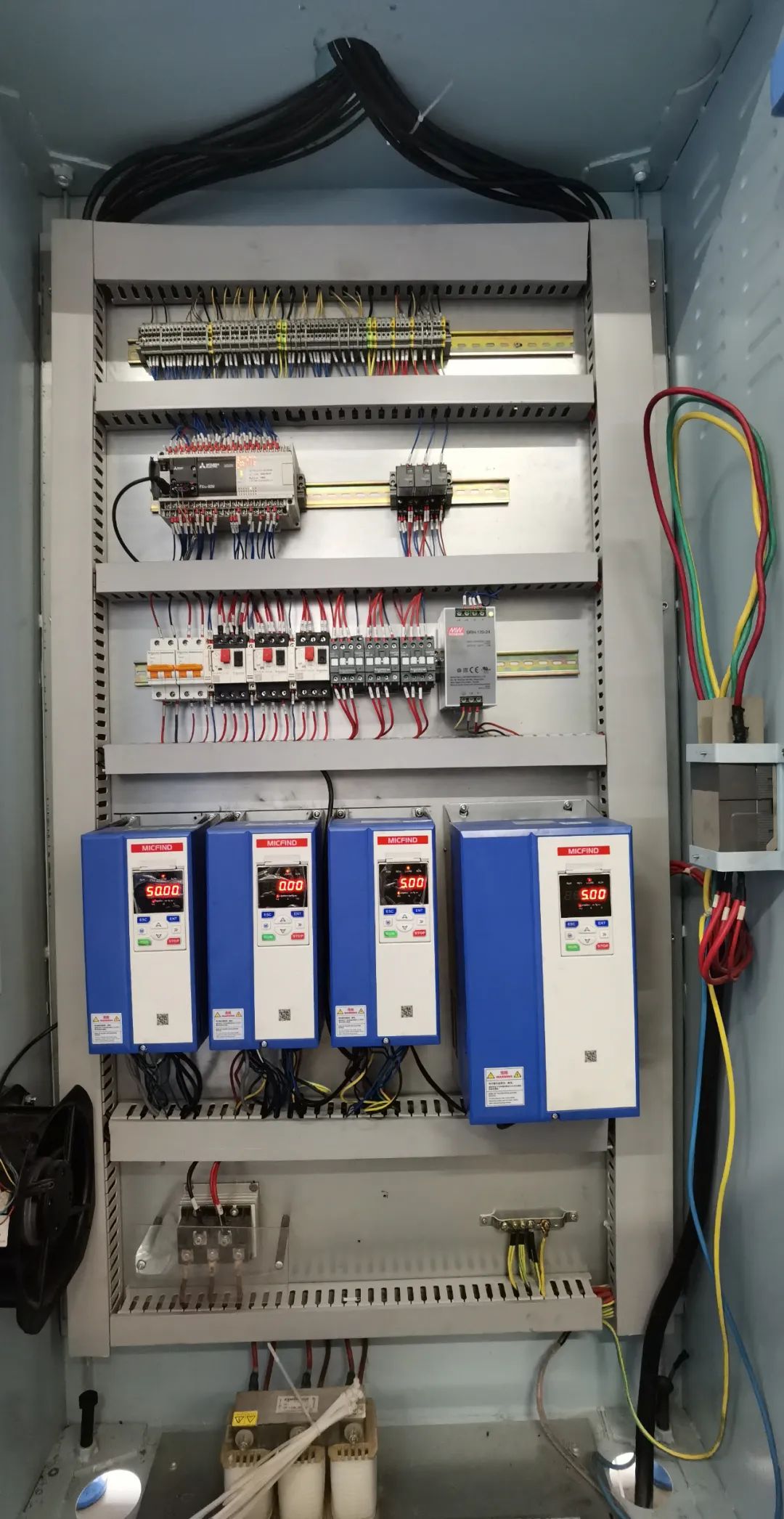

本方案采用默贝克MT580驱动器四台,四台驱动器分别控制锭翼(主机)、罗拉、卷绕、升降;采用CAN通信实现4台变频器的位置同步。
1.方案优势
*采用默贝克MT580系列高阶型矢量变频器,优异的性能保证了四台电机的运行绝对同步,启动停止迅速且平稳,使纱条的张力稳定不波动。
*共直流母线设计,配合MT580系列高阶型矢量变频器优异的算法,完美保障断电停车的稳定性,张力稳定,不断线,同步停车。
*独立式安装,灵活的应对客户各种设计需求以及便捷的维护保养。
*MT580变频器使用钣金铸造铝底壳,且使用独立式风道结构,轻松应对粗纱机应用现场环境温度高,粉尘棉絮多等问题。

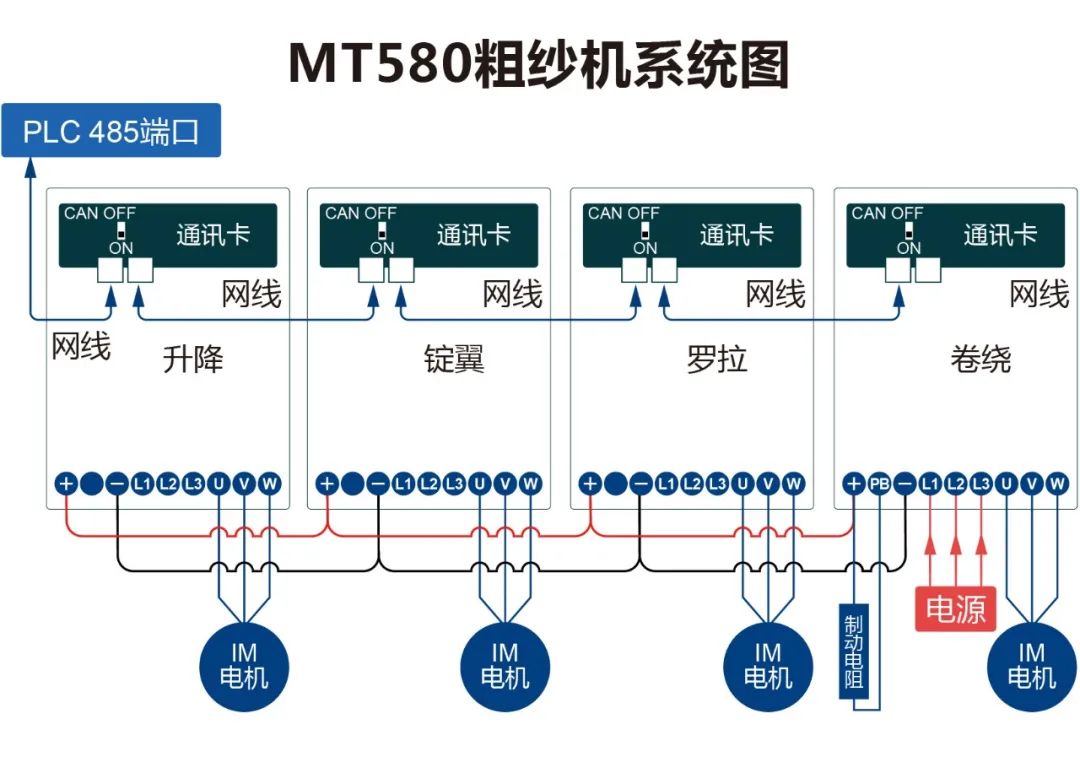

2.方案系统图
