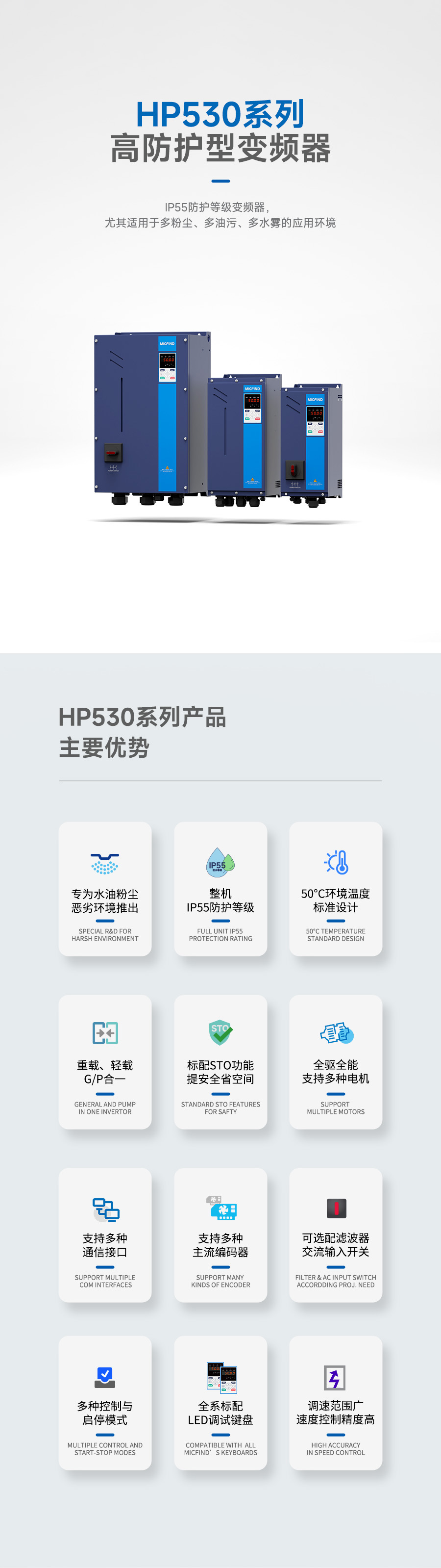

HP530高防护型变频器
HP530系列高防护变频器是我公司推出的一款IP55防护等级的变频器，尤其适用于多粉尘、多油污、多水雾的应用环境。HP530既可驱动异步电机，也可驱动永磁同步电机，标配STO功能，支持多种编码器类型及通信接口，性能优异，功能丰富，具有良好的可靠性及环境适应性。
应用场合：高粉尘应用，如：矿山开采、机械制造、冶金工业、建材制造等；
高油污应用，如：采油炼油、机加加工等；
多水雾应用，如污水处理、市政工程等。
HP530高防护型变频器产品样本-V1.0产品特点
1
整机IP55防护等级，耐腐蚀性高，可用于室外,有效抵御水、粉尘、油污等，可大幅提高变频器的使用寿命；
2
50℃环境温度标准设计，高温恶劣工况依然冷静运行；
3
标配STO接口，选配输入输出滤波器，选配交流输入开关，断电操作更安全便利；
4
IP68尼龙电缆穿线接头，强防水、耐老化、高韧性;
5
全驱全能，支持多种电机：异步电机、同步电机;
6
重载轻载G/P合一，支持多种通讯接口、支持多种主流编码器。
技术规格
| 电源 | |
| 输入电源电压：单相/三相220V机型:200V~240V、三相380V:380V-440V | |
| 电压允许波动范围：-15%~10% | |
| 输入电源频率：50Hz 或 60Hz，允许波动范围±5% | |
| 输出 | |
| 最大输出电压：3相:0~输入电压 | |
|
标准（重载）应用:150%额定输出电流60秒 轻载应用：120%额定输出电流 60 秒 |
|
| 控制方式 | V/f 控制、无速度传感器矢量控制（SVC）、有速度传感器矢量控制（VC） |
| 通信方式 | 标准：Modbus通信、扩展：CANopen 通讯卡、Profinet 通讯卡、ModbusTCP 通讯卡 |
|
电机编码器接口 主轴编码器接口 |
增量型编码器接口卡、旋转变压器接口卡 |
系列说明
| 驱动器型号 | 额定输出电流 | 额定容量 | 适配电机 | 结构尺寸 | 制动单元 | |
| 重载 | 轻载 | |||||
| 三相电压:380V，50/60Hz | ||||||
| HP530-4R0-T4B | 9.4A | 13.0A | 5.9kVA | 3.7Kw | SIZEA | 内置 |
| HP530-5R5-T4B | 13.0A | 17.0A | 8.9kVA | 5.5Kw | ||
| HP530-7R5-T4B | 17.0A | 23.0A | 11kVA | 7.5Kw | SIZEB | |
| HP530-011-T4B | 25.0A | 31.0A | 17kVA | 11Kw | ||
| HP530-015-T4B | 32.0A | 37.0A | 21kVA | 15Kw | SIZEC | |
| HP530-018-T4B | 37.0A | 45.0A | 24kVA | 18.5Kw | ||
| HP530-022-T4B | 45.0A | 57.0A | 30kVA | 22Kw | ||
安装尺寸
| 外形编号 | 涵盖机型 | 外形及安装尺寸（mm） | ||||||||
| A | B | H | H1 | W | D/D1 | фd | 安装螺丝 | |||
| SIZE A | HP530-2R2-T4B HP530-4R0-T4B HP530-5R5-T4B |
128 | 372 | 385 | 400 | 160 | 195/230 | ф6.0 | M5 | |
| SIZE B | HP530-7R5-T4B HP530-011-T4B |
165 | 408 | 420 | 445 | 200 | 210/245 | ф6.0 | M5 | |
| SIZE C | HP530-015-T4B HP530-018-T4B HP530-022-T4B |
200 | 470 | 480 | 515 | 235 | 210/245 | ф7.0 |
M5 |
|
